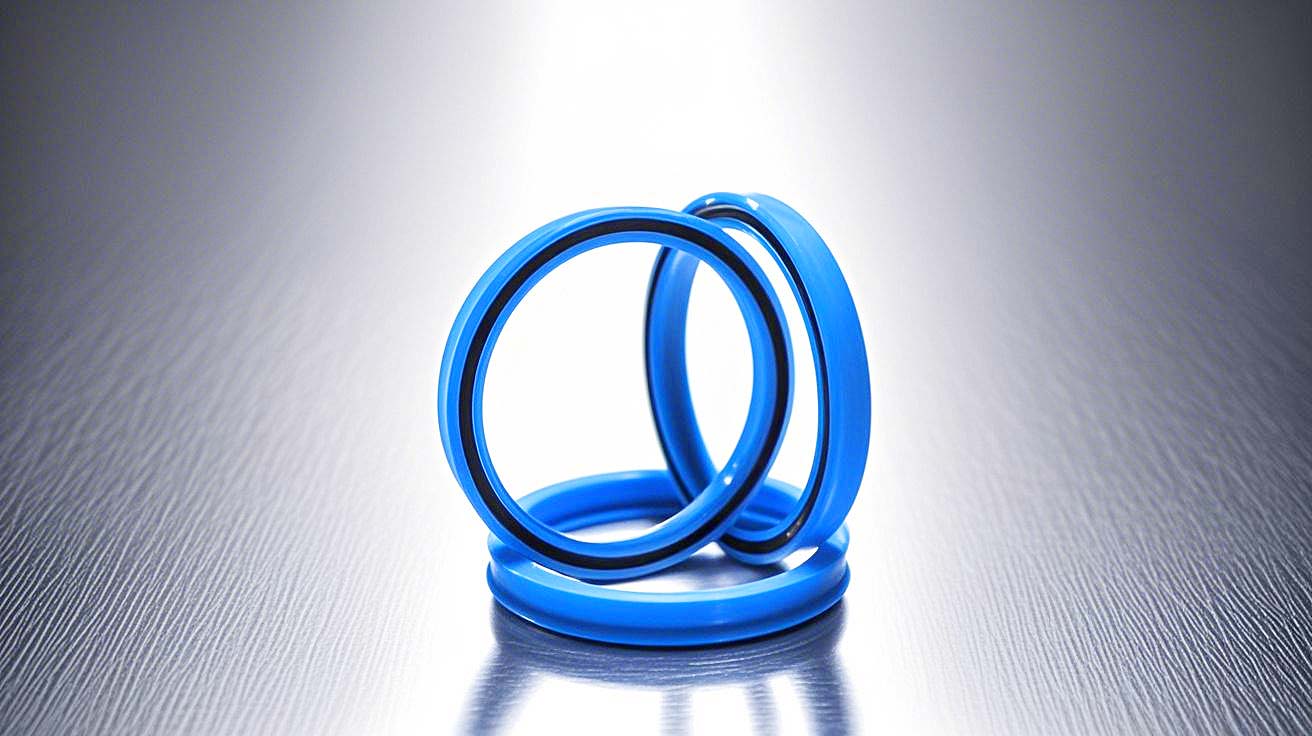

耐高壓Y形密封圈0-40MPa壓力適用范圍說明！?
來源：廣東東晟密封科技有限公司更新時間：2025-04-21
Y形密封圈在0-40MPa高壓工況下，需解決材料擠出、唇口磨損及熱累積問題。其設計通常采用?復合結構?（如加裝擋圈）與?改性材料?（如玻纖增強聚氨酯）。
1. 耐壓等級與結構優化?
|
壓力范圍（MPa） |
Y形密封圈結構方案 |
適用案例 |
|
0-25 |
標準單唇結構 |
普通液壓泵 |
|
25-40 |
雙唇結構+PTFE擋圈 |
盾構機主驅動密封 |
?數據支持?：在40MPa壓力測試中，帶擋圈的Y形密封圈擠出風險降低82%。
2. 材料性能與壓力適配性?
· ?聚氨酯?：適用于≤35MPa動態密封，但需控制溫度≤80°C；
· ?填充PTFE?：用于40MPa靜態密封，摩擦系數低至0.05；
· ?組合方案?：例如Y形密封圈+格萊圈，可分擔壓力負載。
3. 高壓工況失效案例分析?
|
失效現象 |
根本原因 |
Y形密封圈改進措施 |
|
唇口撕裂 |
壓力峰值超過材料抗拉強度 |
升級為芳綸纖維增強型 |
|
擋圈塑性變形 |
局部壓力集中 |
優化溝槽倒角R角 |
4. 選型計算示例?
根據帕斯卡定律，Y形密封圈承受壓力計算：
P=FAP=AF
其中，F為軸向力，A為有效密封面積。當系統壓力為40MPa時，需驗證密封圈截面抗壓強度是否≥50MPa。
